전형적인 응용
1원자로 시스템 오토클라브
2파일럿 시스템
3미니 플랜트 시스템
4운영 개발을 위한 확장
5이중 벽 원자로
6소화 시스템
7재료 검사
8조합화학
9반도체 산업
10진공실
장점 및 기능
1.작업 온도 -120°C+350까지°C
2이전에는 불가능했던 성과
3.지능형 온도 조절
4최대 프로세스 안정성 및 재생 가능성
5. 플레트 열 교환기, 파이프 라인 난방, 가장 빠른 난방 및 냉각 속도를 채택합니다.
6- 0.5~1200KW의 높은 냉각력
7유체 변화 없이 큰 온도 범위.
8닫힌 시스템, 열 액체의 수명을 늘려
97인치, 10인치 컬러 TFT 터치 스크린
10.포괄적인 경고 및 안전 기능
11높은 온도에서 빠른 냉각 (300 °C에서°C) 의 내용입니다.
12- 자기전기 펌프를 사용해서 순환 펌프 누출을 해결해

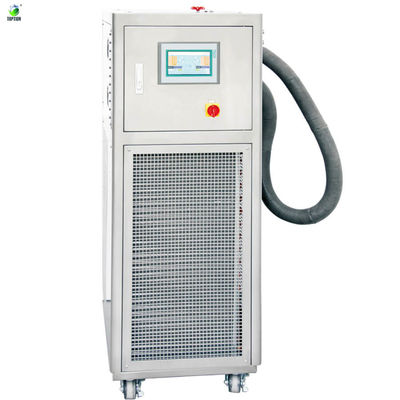

SUNDI 시리즈의 고역학적 온도 조절 시스템의 기술적 매개 변수:
모델
SUNDI-320
SUNDI-420W
SUNDI-430W
온도 범위°C
-30°C~180°C
-45°C~180°C
제어 모드
피드 포워드 PID + 우리의 특별한 동적 제어 계산, PLC 컨트롤러
온도 조절
옵션: 공정 온도 조절 또는 재킷 오일 온도 조절
온도차
재킷 오일과 원자재 프로세스 사이의 온도 차이를 설정하거나 제어
프로그램 편집기
20개의 프로그램, 각 프로그램이 45개의 단계를 편집할 수 있습니다.
통신 프로토콜
MODBUS RTU 프로토콜, RS 485 인터페이스
온도 피드백
열전도 매개체: PT100 원료 공정: PT100
온도 정확도
± 1°C
열력
2kW
3kW
냉각 용량
180°C
1.5kW
1.8kW
50°C
0°C
-5°C
0.9kW
1.2kW
- 20°C
0.6kW
1kW
-35°C
0.3kW
0.5kW
순환 펌프
최대 10L/분
최대 20L/분
0.8BAR
2BAR
압축기
엠브라코
프랑스
확장 밸브
댄포스
운영 패널
7인치 컬러 터치 스크린 컨트롤러, 온도 곡선 기록, 데이터 엑셀 형식 수출
안전 보호
자기 진단 기능; 냉동기 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치,
액체 저수준 보호, 고온 보호 및 온도 오류 보호
폐쇄
전체 시스템은 완전 폐쇄 순환입니다. 높은 온도에서 기름 안개가 없고 낮은 온도에서 수증기도 없습니다.
순환 시스템
시스템이 작동할 때 압력이 상승하지 않습니다. 시스템은 낮은 온도에서 자동으로 오일을 보충합니다.
냉장료
R-404A
연결 크기
DN-15 또는 M24*1.5
물 냉각형 W형
450L/H
550L/H
(냉각 물 20°C)
1.5bar~4bar
차원
350*550*620
400*600*1050
무게
55kg
85kg
힘
AC 220V 50HZ
AC 380V 50HZ
2.9kW (최대)
3.1kW (최대)
4.5kW (최대)
케이스 자료
SUS 304
선택 사항
선택적인 이더넷 인터페이스, PC 운영 소프트웨어를 구성
선택적인 외부 터치 스크린 디스플레이 컨트롤러 (분립), 통신 라인 거리는 10m입니다.
선택적 전력
100V 50HZ일相, 110V 60HZ 일相, 230V 60HZ 일相
220V 60HZ 3단계, 440V~480V 60HZ 3단계
-10°C~200°C 고역적 온도 조절 시스템
-25°C~200°C 고역적 온도 조절 시스템
-25°C~300°C 고역적 온도 조절 시스템
-45°C~200°C 고역적 온도 조절 시스템
연락해 주세요info@toption-china.com세부 기술 매개 변수 및 온도 제어 시스템 PDF 카탈로그를 얻으려면
1제어 모드: 피드포워드 PID + 우리의 특별한 동적 제어 계산, PLC 컨트롤러.
2온도 조절: 옵션: 프로세스 온도 조절 또는 재킷 오일 온도 조절.
3시간 피드백: 열 전도 매개체: PT100, 원자재 프로세스: PT100.
4온도 정확도 +-1°C
5. 7인치 컬러 터치 스크린 컨트롤러, 온도 곡선 기록, 데이터 엑셀 형식 수출.
6. 전체 시스템은 완전 폐쇄 순환, 고 온도에서 기름 안개가 없으며 낮은 온도에서 수증기도 없습니다, 시스템이 작동 할 때 압력이 상승하지 않습니다.시스템은 낮은 온도에서 자동으로 기름을 보충합니다..
-50°C~250°C의 고역학적 온도 조절 시스템의 기술적 매개 변수:
1팽창 컨테이너의 열 전도 매체만이 공기 안의 산소와 접촉한다. (컨테이너 온도는 60°C로 제한된다.).
2높은 온도에서 열 유도 매체의 휘발성 없습니다.
3. 열 유도 매체를 변경할 필요가 없습니다,
4아래 범위의 온도를 지속적으로 제어하면 압력을 증가시키지 않고 수행 할 수 있습니다: -90 °C ~ 195 °C, -70 °C ~ 220 °C, -55 °C ~ 250 °C, -25 °C ~ 300 °C.
방법의 제어 설정을 변경, 시스템의 과정에 가능한 한 빨리 응답 후퇴, 가장 작은 시스템 오버쇼트입니다.
고온 내성 낮은 온도 자기 드라이브 펌프 또는 누출이 없는 고온 및 저온 보호 장치로 구동되는 펌프, 시스템 누출의 위험을 줄입니다.동시에 이 시스템은 소음도 낮고 교통량이 많다는 장점이 있습니다..
-PT100 온도 센서 입력 인터페이스
- USB 데이터 수출 인터페이스
-RS485 통신 인터페이스 (MODBUS 프로토콜)
- 알람 출력
단계 순서, 누출 보호, 냉각 시스템 고전압 및 저전압 보호, 펌프 과부하, 압축기 과부하, 높은 수준과 낮은 수준, 두 독립적인 과온 보호,물 보호, 순환 라인을 보호
더 자세한 정보를 알아보세요info@toption-china.com24/7 온라인 서비스
-90°C~250°C의 난방 및 냉각 순환 장치의 기술적 매개 변수:
